Guia completo de equipamentos e consumíveis de pré-processamento metalográfico

A Base da Análise Metalográfica Precisa: Preparação de Amostras

Equipamentos e consumíveis de pré-processamento metalográfico constituem o primeiro estágio crítico dos fluxos de trabalho de caracterização de materiais. Antes que uma amostra chegue ao microscópio - seja óptico, de varredura de elétrons ou de difração de retroespalhamento de elétrons - sua superfície deve ser preparada para um padrão que revele verdadeiras características microestruturais sem introduzir artefatos de seccionamento, montagem ou abrasão. Uma amostra mal preparada não pode ser corrigida na fase de imagem ; camadas de deformação, relevo, manchas e vazios de extração criados durante a preparação são permanentes e produzirão resultados analíticos enganosos.

A sequência de pré-processamento segue uma progressão definida: corte → montagem → retificação plana → polimento grosso → polimento fino → polimento final → ataque químico. Cada estágio depende da combinação correta de capacidade do equipamento e seleção de consumíveis. A gama de consumíveis – pó de mosaico metalográfico, panos de polimento, líquido de alumina, suspensão de diamante e soluções coloidais de dióxido de silício – desempenha cada uma uma função específica dentro desta sequência e não são intercambiáveis.

Equipamento de pré-processamento metalográfico : Instrumentos Principais

Um laboratório completo de preparação metalográfica requer um conjunto de instrumentos, cada um projetado para um estágio específico de processamento de amostras. A seleção do equipamento deve levar em conta a dureza do material da amostra, os requisitos de rendimento e a especificação do acabamento superficial exigido pelas técnicas analíticas posteriores.

Equipamento de seccionamento e corte

Máquinas de corte abrasivas e serras de fio diamantado de precisão são as duas principais tecnologias de corte usadas em laboratórios metalográficos. Máquinas de corte abrasivo use discos de corte revestidos com resina ou borracha girando a 2.800–3.500 RPM com fluxo contínuo de líquido refrigerante para minimizar zonas de danos térmicos. Para ligas ferrosas, as rodas de óxido de alumínio são padrão; para materiais não ferrosos e cerâmicos, as rodas de carboneto de silício são preferidas. Máquinas de corte de precisão equipadas com tornos de amostra e controle de taxa de avanço conseguem camadas de deformação induzida por corte de menos de 50 µm em aços endurecidos, em comparação com 200–500 µm para rebarbadoras manuais. As serras de fio diamantado operam com forças de corte significativamente mais baixas e são a escolha correta para cerâmicas quebradiças, materiais semicondutores e espécimes arqueológicos onde minimizar danos mecânicos é fundamental.

Prensas de montagem

As prensas de montagem por compressão a quente encapsulam amostras seccionadas em resina termofixa ou termoplástica sob temperatura e pressão controladas. Os parâmetros operacionais padrão para compostos de montagem fenólicos e epóxi são 150–180°C a 250–300 bar , mantido por 4–8 minutos seguido por um ciclo de liberação de pressão resfriado a água. As modernas prensas de montagem automática executam o ciclo completo sem intervenção do operador e fornecem geometria de montagem consistente – fundamental para sistemas de polimento automatizados que usam porta-amostras com tolerâncias de altura fixas. O diâmetro do cilindro da prensa de montagem (25 mm, 30 mm, 40 mm e 50 mm são padrão) determina o tamanho da montagem e deve corresponder ao diâmetro do porta-amostra do sistema de polimento no laboratório.

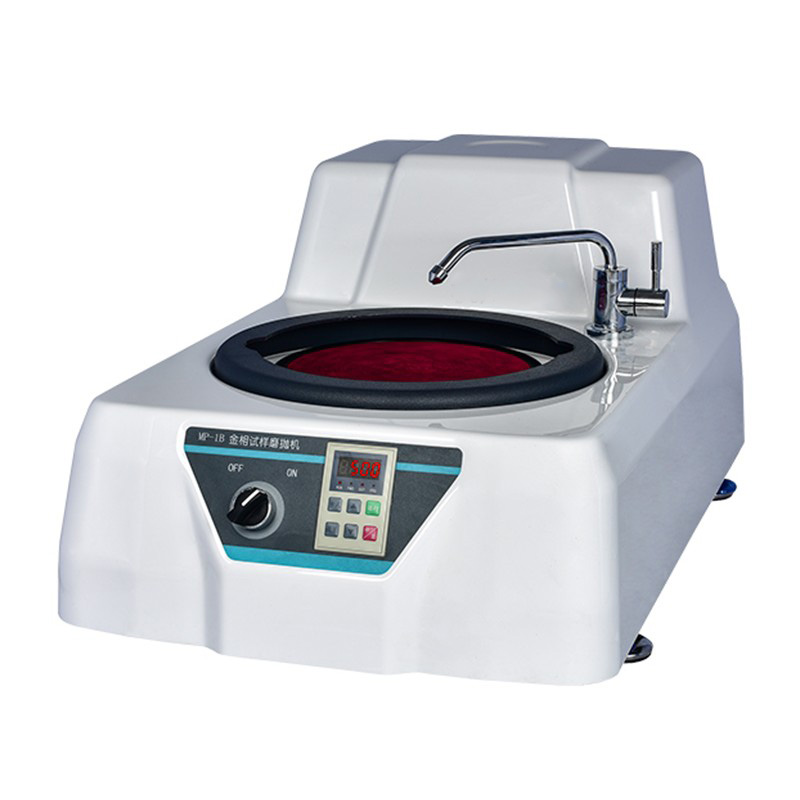

Sistemas de moagem e polimento

Máquinas automatizadas de retificação e polimento são o investimento em equipamentos de maior impacto em um laboratório metalográfico. Os sistemas semiautomáticos e totalmente automáticos usam uma placa rotativa com um cabeçote de amostra em rotação contrária, aplicando força descendente programável (normalmente 10–50 N por amostra ), velocidade de rotação (50–300 RPM) e tempo de processamento para cada etapa do consumível. A reprodutibilidade dos sistemas automatizados elimina a variabilidade de operador para operador no acabamento superficial e na retenção de bordas – as duas fontes mais comuns de erros induzidos pela preparação em fluxos de trabalho de polimento manual. Os sistemas de força central aplicam força a todo o conjunto do porta-amostra; sistemas de força individuais aplicam força controlada a cada amostra de forma independente, o que é necessário ao processar amostras de dureza diferente no mesmo suporte.

Pó de mosaico metalográfico: seleção e desempenho do composto de montagem

O pó de mosaico metalográfico – também conhecido como resina de montagem ou composto de incorporação – desempenha múltiplas funções além de simplesmente segurar a amostra em uma geometria conveniente. O material de montagem deve apoiar a borda da amostra durante o lixamento e polimento para evitar arredondamento, resistir aos solventes e agentes decapantes usados ​​nas etapas subsequentes de preparação e fornecer contraste de dureza suficiente com a amostra para evitar polimento de relevo diferencial.

Os principais tipos de compostos de montagem e seus critérios de seleção são:

• Pó fenólico (baquelite) — A escolha padrão para ligas ferrosas e a maioria dos metais industriais onde a retenção de arestas não é crítica. Cura formando uma montagem dura e opaca com dureza Vickers de aproximadamente 35–45 HV. Resistente à maioria dos agentes de ataque, incluindo nital e reagente de Keller. Temperatura de processamento: 150–160°C.
• Pó de dialil ftalato (DAP) — Preferido quando é necessária uma retenção superior de arestas, como para revestimentos, camadas endurecidas e tratamentos de superfície. As montagens DAP são mais duras que as fenólicas (50–60 HV) e apresentam menor contração durante a cura, produzindo melhor contato da interface amostra-montagem e reduzindo o risco de formação de lacunas que levam ao arredondamento das bordas.
• Pó epóxi com enchimento mineral — Usado para amostras que exigem máxima retenção de aresta e resistência química. Partículas de enchimento (normalmente óxido de alumínio ou carboneto de silício) aumentam a dureza da montagem para 60–80 HV e melhoram a capacidade de polimento para um nível mais próximo do de muitas amostras de metal, reduzindo o relevo diferencial.
• Pó de montagem condutivo — Compostos fenólicos cheios de grafite ou cheios de cobre que produzem montagens eletricamente condutoras para análise SEM e EBSD sem a necessidade de revestimento por pulverização catódica. Valores de condutividade de 10⁻² a 10⁻¹ S/cm são alcançáveis com formulações cheias de cobre.

Para amostras sensíveis ao calor – soldas, polímeros e ligas de baixo ponto de fusão – os sistemas epóxi ou acrílico de cura a frio substituem totalmente a montagem por compressão a quente, curando em temperatura ambiente sob pressão mínima durante 8 a 24 horas.

Pano de polimento metalográfico: cochilo, dureza e correspondência de aplicação

A seleção do pano de polimento é uma das decisões mais importantes sobre consumíveis na preparação metalográfica porque o pano controla a geometria de corte da suspensão abrasiva usada em cada etapa de polimento. O material do tecido, a altura do pêlo e a dureza determinam como as partículas abrasivas são retidas e quão livremente elas se movem pela superfície da amostra, afetando diretamente a taxa de remoção de material, a profundidade do risco e a formação do relevo.

Um erro comum de preparação é utilizar um pano com altura excessiva de pelos na fase de polimento diamantado. Os panos de alta espessura permitem que as partículas abrasivas se movam livremente e adotem orientações aleatórias, produzindo arranhões multidirecionais e maior relevo entre fases de diferentes durezas. Panos duros e de baixa penugem usados com suspensões de diamante produzem riscos mais direcionais e mais superficiais que são removidos eficientemente na etapa de polimento subsequente.

Polimento de líquidos abrasivos: diamante, alumina e dióxido de silício comparados

As três principais famílias de líquidos abrasivos de polimento usados na preparação metalográfica – suspensão de diamante, líquido de polimento de alumina e dióxido de silício coloidal – ocupam posições distintas na sequência de preparação e são selecionadas com base no material a ser preparado, no acabamento superficial necessário e na técnica analítica que se segue.

Líquido de polimento de diamante

As suspensões de polimento de diamante são o abrasivo primário para os estágios de polimento grosso e intermediário. Partículas sintéticas de diamante monocristalino ou policristalino são suspensas em um transportador à base de água ou à base de óleo em concentrações de 0,1–2,0 quilates por 100 mL . Os graus de tamanho de partícula variam de 9 µm (grosso) a 6 µm, 3 µm, 1 µm e 0,25 µm (fino), com cada etapa removendo a camada de risco introduzida pelo grau anterior. A dureza do diamante de 10 na escala Mohs o torna eficaz em todos os materiais metálicos e cerâmicos, incluindo aços endurecidos acima de 65 HRC, carboneto de tungstênio e cerâmicas de alumina que não podem ser polidas com abrasivos mais macios. As suspensões de diamante à base de água são compatíveis com a maioria dos panos de polimento e são a escolha padrão para sistemas automatizados; suspensões à base de óleo reduzem a corrosão aquosa em metais reativos, como ligas de alumínio e magnésio.

Líquido de polimento de alumina

As suspensões de polimento de alumina (Al₂O₃) são usadas principalmente para polimento intermediário a final de metais não ferrosos, ligas de cobre, alumínio e titânio. Disponível nas formas alfa-alumina (monocristalina, mais dura, mais agressiva) e gama-alumina (policristalina, mais macia, produz acabamento mais fino), em tamanhos de partícula de 0,05 µm, 0,3 µm e 1,0 µm . As suspensões de alumina são normalmente aplicadas em lã de pelo médio ou tecidos sintéticos e atingem valores de rugosidade superficial de Ra < 5 nm em ligas de alumínio. Uma limitação importante da alumina é a sua tendência de se incorporar em metais macios – particularmente alumínio e cobre puros – deixando resíduos brancos visíveis ao microscópio que podem ser identificados erroneamente como partículas de segunda fase. A limpeza ultrassônica completa em isopropanol após o polimento da alumina é essencial antes de prosseguir com o ataque químico ou exame SEM.

Líquido de polimento de dióxido de silício (sílica coloidal)

Suspensões de dióxido de silício coloidal – comumente chamadas de OPS (suspensão de polimento de óxido) – são o abrasivo de polimento final padrão para preparação de amostras EBSD e para materiais onde a mais alta qualidade de superfície é necessária. Partículas de sílica coloidal de 0,02–0,06 µm em um transportador levemente alcalino (pH 9,5–10,5) realize simultaneamente a abrasão mecânica e a dissolução química da camada superficial deformada. Esta ação químico-mecânica remove a fina camada de deformação amorfa que permanece após o polimento do diamante - uma camada que é invisível na microscopia óptica, mas produz baixa qualidade do padrão Kikuchi no EBSD. A sílica coloidal é particularmente eficaz em ligas de titânio, superligas de níquel, aços inoxidáveis ​​e metais refratários. Tempos de processamento de 15–45 minutos em uma polidora vibratória ou 2–5 minutos em uma polidora rotativa com um pano químico-mecânico são típicos. O pH alcalino requer manuseio cuidadoso e enxágue completo para evitar manchas na superfície, e as suspensões de sílica coloidal devem ser evitadas de secar no pano ou na superfície da amostra, pois o gel seco é difícil de remover sem reintroduzir danos à superfície.

Construindo uma sequência de preparação: combinando equipamentos e consumíveis com materiais

A preparação metalográfica eficaz requer a seleção de equipamentos e consumíveis como uma sequência integrada e não isoladamente. Os seguintes princípios orientam o design da sequência em todas as categorias de materiais:

• Ligas ferrosas duras (aços >400 HV) — Montagem de compressão a quente com DAP ou pó mineral → lixas de SiC grão 220/500/1200 → diamante de 9 µm em pano duro → diamante de 3 µm em pano médio → diamante de 1 µm em pano de pêlo curto → sílica coloidal em pano químico-mecânico para EBSD, ou ataque direto após 1 µm para microscopia óptica.
• Ligas de alumínio — Montagem em epóxi de cura a frio (para evitar efeitos de endurecimento provocados pelo calor da prensa) → Papéis SiC → 3 µm de diamante em tecido médio → 0,3 µm de alumina em tecido macio → 0,05 µm de sílica coloidal em polidor vibratório para EBSD. Evite pressão excessiva em todas as fases de polimento para evitar manchas na matriz macia.
• Metal duro e cerâmica — Montagem fenólica ou condutiva → disco de desbaste diamantado (70–125 µm) → diamante de 15 µm em tecido duro → diamante de 6 µm → diamante de 3 µm → diamante de 1 µm em tecido de pêlo curto. Alumina e sílica coloidal são geralmente ineficazes em materiais com dureza superior a 1.500 HV.
• Revestimentos por aspersão térmica e sistemas multicamadas — Impregnação de epóxi a vácuo antes da montagem para preencher a porosidade do revestimento e evitar arrancamento → DAP ou montagem com preenchimento mineral → retificação de baixa pressão para minimizar a delaminação do revestimento → sequência de diamante fino com força reduzida. A retenção de bordas é o principal critério de qualidade; formação de relevo entre substrato e revestimento excedendo 0,5 µm torna a medição da espessura do revestimento não confiável.

Documentar a sequência completa de preparação – incluindo modelo do equipamento, marca e classe dos consumíveis, força aplicada, velocidade da prensa e tempo de processamento – para cada tipo de material permite que os laboratórios reproduzam resultados de forma consistente entre operadores e ao longo do tempo, o que é um requisito fundamental para instalações de testes de materiais credenciadas pela ISO/IEC 17025.
