Máquinas de corte metalográfico: tipos, seleção e guia

O que é um Máquina de corte metalográfico ?

Uma máquina de corte metalográfico - também chamada de máquina de corte metalográfico, máquina de corte metalográfico ou cortador metalográfico - é um instrumento de precisão usado para seccionar amostras de metal, cerâmica, compósito ou mineral em preparação para exame microscópico. O requisito definidor que separa o equipamento de corte metalográfico das serras para metalurgia em geral é dano mínimo à microestrutura da amostra na superfície de corte e adjacente a ela : sem zona afetada pelo calor, sem deformação mecânica, sem manchas nas fases macias e sem rachaduras nas fases frágeis.

A preparação da amostra metalográfica começa com o corte. Tudo o que se segue – montagem, lixamento, polimento, ataque químico e exame microscópico – depende inteiramente da qualidade do corte inicial. Uma seção produzida com calor ou pressão excessivos introduz artefatos que são indistinguíveis de defeitos materiais genuínos ao microscópio, invalideo a análise. Selecionar e operar o equipamento de corte metalográfico correto para cada classe de material é, portanto, a habilidade fundamental da preparação de amostras de laboratório.

O mercado de cortadores metalográficos é segmentado em dois tipos principais de instrumentos – máquinas de corte abrasivas and serras de precisão de baixa velocidade — cada um otimizado para diferentes categorias de materiais e requisitos de qualidade. Compreender as capacidades e limitações de cada tipo é essencial para qualquer laboratório que especifique equipamentos de preparação de amostras de metal.

Tipos de equipamentos de seccionamento metalográfico

Cortador abrasivo metalográfico (máquina de corte)

O cortador abrasivo metalográfico - também conhecido como serra de corte metalográfica, equipamento de corte metalúrgico ou serra de corte para preparação de amostras - usa uma roda abrasiva rotativa fina para seccionar amostras por retificação em vez de serração. O disco é um disco abrasivo colado (óxido de alumínio para materiais ferrosos, carboneto de silício para materiais não ferrosos e cerâmicos) que remove o material por abrasão ao longo do plano de corte. Os diâmetros das rodas normalmente variam de 150 mm a 400 mm e as velocidades do fuso de 2.000 a 5.000 RPM, dependendo do tamanho da máquina e do material.

A variável crítica na operação da máquina de corte abrasivo é geração de calor na interface de corte . O corte abrasivo gera inerentemente calor de fricção; se não for controlado, esse calor aumenta a temperatura da amostra acima dos limites de transformação de fase ou revenido - alterando a própria microestrutura que o corte pretende expor para análise. As modernas máquinas de corte metalográfico abordam isso através de sistemas de refrigeração de inundação que fornecem fluido de corte diretamente à interface disco-amostra durante todo o corte, mantendo a temperatura da amostra abaixo de 50–60°C, mesmo em cortes longos em ligas de aço densas.

Os cortadores abrasivos metalográficos se dividem ainda mais por seu mecanismo de alimentação:

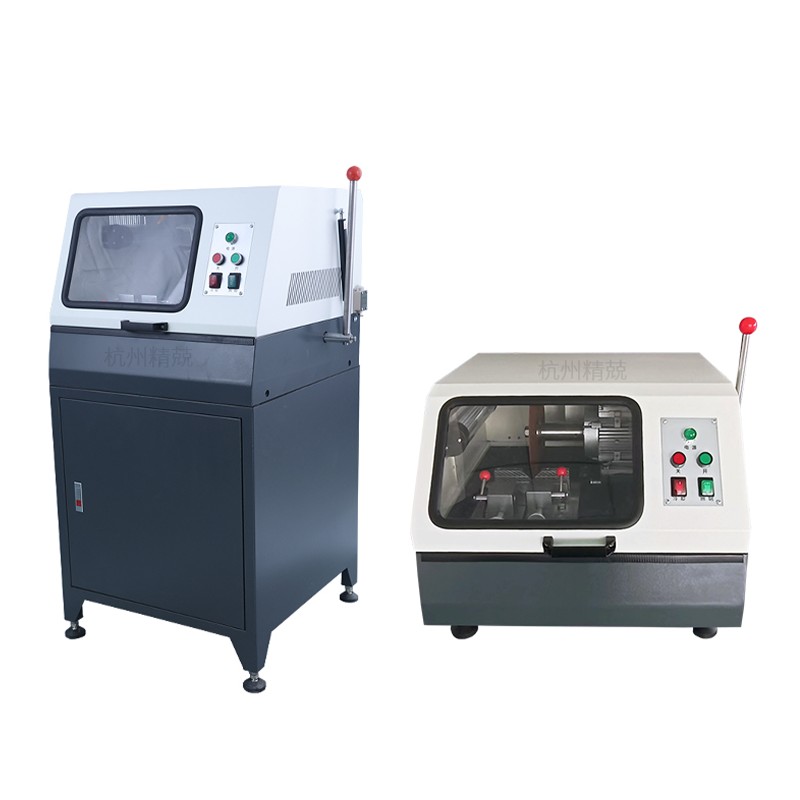

• Máquinas de corte manual: O operador aplica a força de alimentação manualmente através de um braço giratório. Adequado para materiais de dureza suave a média e rendimento moderado. Menor custo de capital, mas a consistência da força de alimentação depende da habilidade do operador.
• Máquinas de corte automático: A força de alimentação é aplicada por um atuador motorizado (eletromecânico ou pneumático) com taxa de alimentação e parâmetros de força programáveis. As máquinas de corte automático oferecem qualidade de corte mais consistente, permitem operação autônoma para corte em lote e são essenciais para amostras duras, quebradiças ou de alto valor, onde a alimentação inconsistente causaria carga na roda ou fratura da amostra.

Serra metalográfica de baixa velocidade (máquina de corte de precisão)

A serra metalográfica de baixa velocidade - também conhecida como máquina de corte de precisão, serra de corte metalográfica ou máquina metalográfica de preparação de amostras para amostras delicadas - opera em velocidades de disco dramaticamente mais baixas (100–500 RPM) usando uma lâmina de diamante em vez de uma roda abrasiva. A combinação de velocidade de corte lenta e corte extremamente fino de uma lâmina de diamante ( 0,1–0,5 mm versus 0,5–1,5 mm para discos abrasivos ) gera calor insignificante e praticamente nenhuma deformação mecânica na amostra.

A serra de baixa velocidade aplica carga através de um mecanismo de alimentação de peso morto ou acionado por mola, em vez de atuadores elétricos, permitindo forças muito leves e controladas que preservam até mesmo as características microestruturais mais frágeis. Isso o torna o instrumento de escolha para:

• Componentes eletrônicos e placas de circuito — juntas de solda finas, camadas intermetálicas e vestígios de cobre exigem seccionamento sem danos para examinar seções transversais sem manchas ou rachaduras
• Materiais frágeis e porosos — cerâmicas, revestimentos por aspersão térmica, carbonetos sinterizados e amostras geológicas que fraturariam sob as forças de seccionamento abrasivo
• Espécimes biológicos e mineralógicos — osso, esmalte dentário, seções minerais para petrografia e materiais heterogêneos semelhantes
• Seções finas para preparação de amostras TEM — onde o corte inicial deve ser feito o mais próximo possível da região alvo com a camada de dano subterrâneo mínima possível
• Metais macios e revestimentos — ouro, índio, estanho e ligas de solda macia que mancham catastroficamente sob condições de rebolo abrasivo

A desvantagem dessa precisão é o rendimento: uma serra de baixa velocidade pode levar de 15 a 60 minutos para concluir um corte que um cortador abrasivo terminaria em menos de dois minutos. Para amostras de alto valor ou insubstituíveis, este tempo gasto é inteiramente justificado; para o seccionamento rotineiro de barras de aço no controle de qualidade da produção, não é.

Discos e lâminas de corte: o coração do equipamento de corte metalográfico

A seleção da roda e da lâmina é a decisão mais crítica sobre consumíveis no corte metalográfico. Um disco incorreto para o material a ser cortado produz calor excessivo, desgaste rápido do disco e baixa qualidade de corte, independentemente da qualidade da máquina. O disco correto para o material produz uma seção limpa, fria e livre de artefatos, com vida útil do disco e velocidade de corte aceitáveis.

Discos de corte abrasivos

Os discos de corte abrasivos são especificados por tipo de abrasivo, dureza de ligação e estrutura (porosidade). As regras gerais de seleção são:

• Rodas de óxido de alumínio (Al₂O₃) — para materiais ferrosos: aços carbono, aços-liga, aços inoxidáveis, aços para ferramentas e ferros fundidos. O óxido de alumínio é mais duro que o ferro e proporciona corte eficiente sem desgaste excessivo do rebolo nesses materiais.
• Rodas de carboneto de silício (SiC) — para materiais não ferrosos (alumínio, cobre, latão, bronze, titânio, ligas de magnésio), cerâmicas e materiais refratários. O carboneto de silício é mais nítido e corta com menos geração de calor em ligas não ferrosas mais macias e termicamente sensíveis.
• Dureza da ligação: Rodas com colagem suave (designação de grau B ou C na maioria dos sistemas) são usadas para materiais duros — a ligação libera rapidamente grãos abrasivos desgastados, expondo arestas de corte novas e evitando o vitrificação do rebolo. Rodas endurecidas (grau E–H) são usadas para materiais macios — a ligação mais forte retém os grãos abrasivos por mais tempo, evitando que o disco se desgaste muito rapidamente em materiais de baixa resistência.
• Reforçado vs. não reforçado: Os discos de corte metalográficos de laboratório são reforçados com fibra de vidro para maior segurança nas altas velocidades de rotação das máquinas de corte. Discos não reforçados nunca devem ser usados ​​em equipamentos de corte motorizados.

Lâminas de diamante para serras de baixa velocidade

As lâminas wafer de diamante para máquinas de corte de precisão são especificadas pela concentração de diamante, tipo de ligação (ligação de metal, ligação de resina) e espessura da lâmina. Maior concentração de diamantes proporciona maior vida útil da lâmina a um custo mais elevado; lâminas de resina são mais agressivos e cortam mais rápido; lâminas de ligação metálica são mais duráveis e mais adequados para materiais duros e densos, como carbonetos cimentados e cerâmicas avançadas. A seleção da espessura da lâmina determina a largura do corte e a perda de material — para amostras de alto valor ou quando a localização precisa da característica é necessária, lâminas mais finas minimizam o material removido em cada corte.

Principais especificações ao selecionar máquinas de seccionamento metalográfico

A especificação do equipamento de preparação de amostras de metal requer a correspondência dos parâmetros de desempenho da máquina com os tamanhos das amostras, tipos de materiais, requisitos de produção e padrões de qualidade do laboratório. Os seguintes parâmetros são os critérios de avaliação mais importantes:

Tamanho máximo da amostra e capacidade de fixação

O torno de amostra ou sistema de fixação define a seção transversal máxima que pode ser segurada para corte. As fresas abrasivas metalográficas de laboratório normalmente acomodam amostras com seções transversais de alguns milímetros até 60–80 mm de diâmetro para modelos de bancada e até 150 mm ou maior para equipamentos de seccionamento em escala de produção instalados no chão. O sistema de fixação deve segurar a amostra rigidamente sem permitir qualquer movimento durante o corte – qualquer movimento lateral da amostra enquanto o disco está em contato produz uma superfície de corte curva e pode fraturar catastroficamente o disco abrasivo.

Velocidade da roda ou lâmina e controle de velocidade variável

As máquinas de corte abrasivo normalmente operam em velocidades de fuso fixas na faixa de 2.800 a 3.500 RPM para diâmetros de rebolo padrão. O controle de velocidade variável é vantajoso para laboratórios que cortam diversos tipos de materiais – velocidades mais baixas reduzem a geração de calor em ligas não ferrosas termicamente sensíveis, enquanto a velocidade máxima pode ser necessária para o corte eficiente de seções de aço de grande diâmetro. Serras de baixa velocidade com velocidade continuamente variável (normalmente de 1 a 500 RPM) proporcionam flexibilidade máxima para adaptar parâmetros de corte a cada material e especificação de lâmina.

Controle e automação da força de alimentação

As máquinas automáticas de corte metalográfico controlam a força de alimentação através de sistemas servo motores ou atuadores pneumáticos, com configurações de força e taxa de alimentação programáveis pelo usuário. Alimentação controlada por força — onde a máquina mantém força de contato constante, independentemente da resistência do material — é superior ao avanço com velocidade controlada para amostras heterogêneas (por exemplo, compósitos ou amostras de solda que cruzam múltiplas zonas de material), pois se adapta automaticamente à dureza local do material e evita a sobrecarga do rebolo em fases duras. As melhores máquinas automáticas de preparação de amostras metalúrgicas combinam perfis de força programáveis ​​com detecção de início suave e fim de corte para minimizar o desgaste do disco e danos à amostra durante todo o ciclo de corte.

Projeto do sistema de refrigeração

O fornecimento de refrigerante determina diretamente a temperatura da amostra durante o corte abrasivo. Sistemas eficazes de refrigeração em equipamentos de corte metalográfico proporcionam 3–10 litros por minuto de fluido de corte através de bicos posicionados em ambos os lados do disco na interface de corte, garantindo que toda a zona de corte seja inundada durante todo o corte. Os sistemas de recirculação do líquido refrigerante com tanques de decantação e filtragem prolongam a vida útil do líquido refrigerante e evitam o acúmulo de cavacos na zona de corte. Para laboratórios preocupados com a contaminação de amostras por líquido refrigerante (importante para análises químicas subsequentes), sistemas de refrigeração com água limpa ou seccionamento seco com rodas de baixo calor especialmente formuladas são alternativas.

Vibração e Rigidez

A rigidez da máquina – a resistência da estrutura, do fuso e do sistema de fixação à deflexão sob forças de corte – afeta diretamente o nivelamento e o paralelismo da superfície de corte. A vibração durante o corte introduz ondulação na face cortada que deve ser removida por etapas adicionais de retificação, desperdiçando material da amostra e tempo de preparação. Estruturas de máquinas em ferro fundido ou aço soldado, rolamentos de fuso de precisão com tolerâncias de desvio definidas e suportes de base antivibração caracterizam equipamentos de corte metalográfico de alta qualidade. Especificações publicadas de desvio do fuso de ≤0,01mm TIR distinguir instrumentos de precisão de máquinas de corte de nível de produção.

Melhores práticas para corte de amostras metalográficas: evitando erros comuns

Mesmo com a seleção correta da máquina e do rebolo, práticas operacionais inadequadas introduzem artefatos que comprometem a análise metalográfica. As práticas a seguir refletem a experiência laboratorial acumulada na preparação de amostras metalúrgicas:

• Nunca corte a seco com discos abrasivos. Um único corte a seco – mesmo que breve – pode elevar as temperaturas da superfície do aço acima de 200°C, causando o revenido de estruturas martensíticas e introduzindo uma camada de ataque branco detectável sob microscopia óptica. Verifique sempre o fluxo do líquido refrigerante antes de iniciar o corte.
• Monte amostras frágeis ou porosas antes de seccionar. Revestimentos de spray térmico, materiais de espuma e compactos sinterizados porosos devem ser impregnados a vácuo com resina epóxi antes do corte para evitar arrancamento e colapso dos poros durante o corte. A resina suporta a microestrutura ao longo de todas as etapas de preparação subsequentes.
• Permita distância suficiente das características de interesse. A própria face cortada contém algum grau de dano – mesmo com as melhores práticas de corte. Corte pelo menos 1–2 mm de distância de uma característica crítica (linha de fusão da solda, interface de revestimento, ponta da trinca) e remova a camada danificada por esmerilhamento antes que a característica seja exposta para exame.
• Use a força de alimentação apropriada para o material. A força de alimentação excessiva no corte abrasivo — especialmente em materiais duros e quebradiços — causa deflexão do rebolo, cortes curvos e picos térmicos. Comece com a força mínima que permite um progresso de corte constante e aumente apenas se for observado o envidraçamento do disco (perda da ação de corte).
• Limpe as rodas abrasivas regularmente. Uma roda abrasiva esmaltada ou carregada corta lentamente, gera excesso de calor e pode fraturar sob maior força de alimentação. Revestir o disco com um dressador diamantado de ponta única ou um bastão de dressagem aos primeiros sinais de eficiência de corte reduzida.
• Grave os parâmetros de corte para cada amostra. Em contextos de análise e pesquisa de falhas, documentar o tipo de máquina, a especificação da roda, o tipo de refrigerante, a força de alimentação e a duração do corte para cada amostra cria uma trilha de auditoria que permite que qualquer artefato de corte seja identificado e diferenciado de defeitos genuínos de material durante a fase de relatório.

Equipamento de corte metalográfico em contexto: o fluxo de trabalho completo de preparação de amostras

O equipamento de corte metalográfico é o primeiro passo em uma sequência de preparação definida. Compreender onde o corte se enquadra no fluxo de trabalho mais amplo esclarece por que a qualidade do corte tem uma influência tão desproporcional nos resultados analíticos finais.

1. Seccionamento — máquina de corte metalográfica ou serra de baixa velocidade produz a seção inicial. A qualidade do corte determina quanto material deve ser removido no desbaste subsequente para alcançar uma superfície não danificada.
2. Montagem — a seção é encapsulada em resina termofixa ou de cura a frio (epóxi, fenólica, acrílica) para criar um disco padronizado e manejável para etapas subsequentes e para suportar bordas da amostra e características frágeis durante o polimento.
3. Moagem — passagens sucessivas em lixas (SiC ou com ligação de diamante) de tamanho de grão decrescente removem a camada danificada do corte e estabelecem uma superfície plana e plana. A profundidade de retificação necessária é diretamente proporcional à gravidade do dano ao corte – o corte de alta qualidade reduz o tempo de retificação em 30–50% em comparação com um corte mal controlado.
4. Polimento — O polimento com suspensão de diamante ou sílica coloidal em voltas de tecido remove os riscos de retificação restantes para produzir um acabamento espelhado livre de deformação. A rugosidade final da superfície em amostras metalográficas polidas é normalmente Ra <0,01 µm.
5. Gravura — a gravação química ou eletrolítica revela limites de grão, limites de fase e características microestruturais atacando seletivamente diferentes fases e orientações. O agente de ataque mais comumente usado para aços carbono e de baixa liga é 2–4% Nital (ácido nítrico em etanol); os aços inoxidáveis ​​austeníticos utilizam reagente de Kalling ou ataque eletrolítico em ácido oxálico.
6. Exame — microscopia óptica, microscopia eletrônica de varredura (MEV), difração de retroespalhamento de elétrons (EBSD), espectroscopia de energia dispersiva de raios X (EDS) e testes de dureza são realizados na superfície preparada para caracterizar a microestrutura do material, composição de fase, tamanho de grão, conteúdo de inclusão, espessura do revestimento e morfologia do defeito.

O investimento em equipamentos de corte metalográfico de alta qualidade e na seleção correta do disco gera retornos de composição em cada etapa de preparação subsequente - reduzindo o tempo de retificação, preservando a geometria da amostra, protegendo características frágeis e garantindo que a microestrutura observada ao microscópio seja a verdadeira microestrutura do material, não um artefato de preparação.
